满足2016版《煤矿安全规程》第425条:

“安全制动必须有并联冗余的回油通道”的液压站

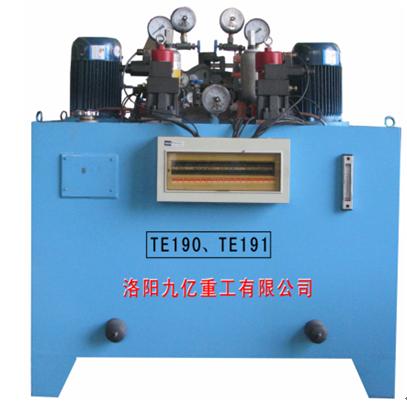

     TE190/TE191液压站完全满足2016版《煤矿安全规程》第425条的“安全制动必须有并联冗余的回油通道”要求。

一、基本参数：

      额定压力：7Mpa

油泵油压：14Mpa

残    压：≤0.5Mpa

油泵排量：14升/分

工作油温：15℃—65℃

用油牌号：N32^#抗磨液压油（冬季）

N46^#抗磨液压油（夏季）

比例调压装置允许***大输入电流：800mA

电机功率/转速：2.2KW/1400R

二、主要特点

   1、A、B两个出油管的回油通道均采用冗余设计，大大提高了系统安全制动时的可靠性

   2、执行电磁阀统一规格，均为DC24V，可互换；

   3、完全独立的两台泵站系统及二级制动系统；

   4、所有零部件台面安装，便于维修。

三、工作原理

    TE190、TE191液压站，为两套独立工作系统，其中主要包括有：电机，油泵，粗过滤器，精滤器，电液调压装置，两套完全独立的系统，一套工作，一套备用，经一开关简便转换。

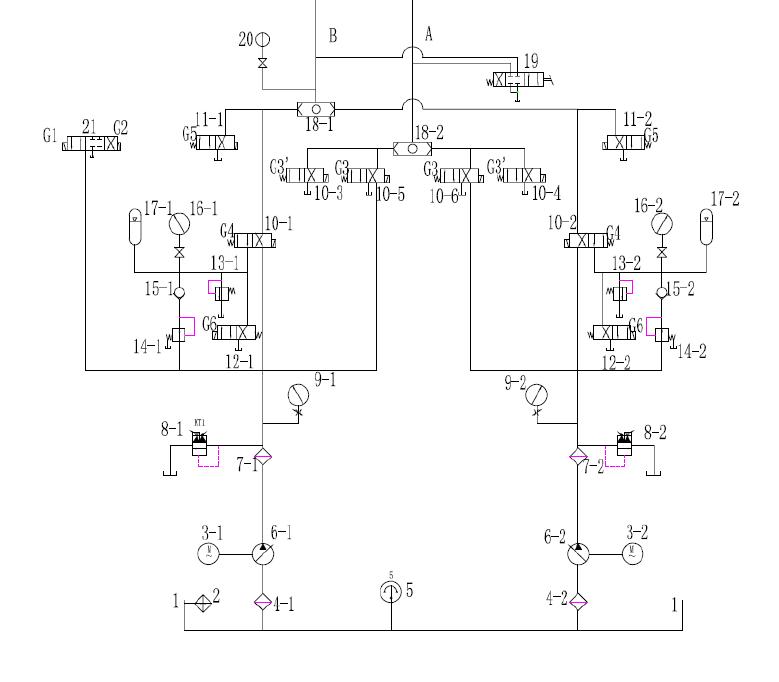

A、B两个出油管的回油通道均采用并联的冗余设计，A管通过G3和G3’阀回油，B管通过G5和G6回油，完全满足2016年版的《煤矿安全规程》第425条关于“安全制动必须有并联冗余的回油通道”的规定，大大提高了系统安全制动时的可靠性。因而具有较高的使用连续性（详见工作原理图1-1）。

工作联锁表：
