一、型号含义

　　型号举例：KTZW1000-JY/24，即含有24路闸瓦检测传感器。

　　外形尺寸：620×620×1130

　　二、主要用途

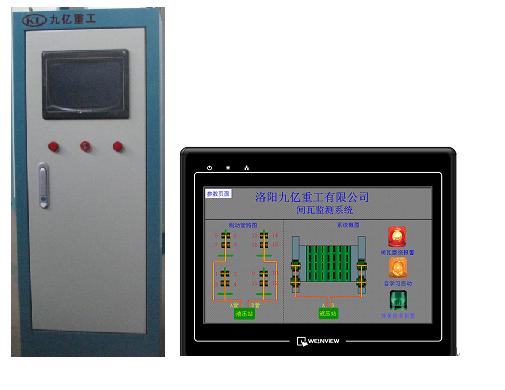

　　ＫＴＺＷ1000－ＪＹ系列矿井提升机全数字闸瓦间隙保护装置用于矿井提升机闸瓦和制动盘之间的距离检测和控制，能及时准确的闸瓦磨损或弹簧疲劳。

　　三、环境条件

　　井上井下周围无瓦斯及煤尘爆炸等危险场所。

　　无腐蚀性、破坏性金属或绝缘的气体、蒸气或尘埃。

　　安装地基允许的震动频率为10-15HZ时，其*震动加速度应不超过5m/s2

　　环境温度  -10℃～40℃

　　大气压力   80～106KPa

　　供电电压  110V～260V  50Hz

　　环境湿度  <90%   无凝结

　　四、主要性能

　　1、闸瓦间隙检测范围：适配传感器量程范围。

　　2、提升机闸瓦间隙保护装置由主机、特制具有良好的环境适用性、使用寿命长、灵敏度和分辨率高的传感器，根据提升机的闸盘数量每台主机可配传感器路数为8路、12路、16路、24路。

　　3、当某一路闸瓦间隙超过《煤矿安全规程》限定的范围时，该路的报警指示灯亮，继电器动作并被记忆。

　　4、各闸瓦的保护值和显示的值可根据需要随意调整。

　　5、中文报警指示功能。

　　6、安装位置自学习功能。

　　8、故障记录和打印功能。

　　9、盘闸间隙实时显示，实时报表与打印功能。

　　10、故障自诊断功能。

　　11、局域网数据传输功能。

　　12、10寸高清触摸屏动画显示。
